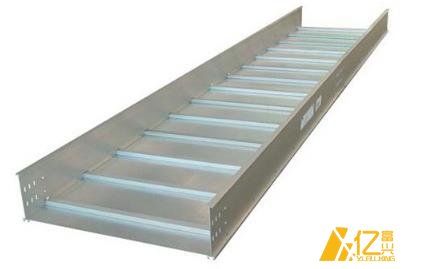

一、怎么判斷電纜橋架敷設是否合理?

　　如何區分電纜橋架敷設是否合格?首先，我會給你一個清晰的概念。電纜橋架敷設與內部布線相互關聯。

　　1、金屬橋架布線一般適用于干燥且不會受到機械損傷的室內敷設。但不適用于橋架有明顯腐蝕的場合。

　　、2同一回路中的相線和中性線，應敷設在同一金屬橋架內。但是，對于同一電路的路徑，不需要輻射和其他干擾，可以鋪設同一種金屬橋架。但金屬橋架內電線電纜總界面的表層不得超過線槽內截面的20%，載流導線不得超過30。對于敷設控制、信號等類似線路的網格電纜，其總截面積不得超過50%，即根點數的下限。

　　3、橋架安裝垂直或傾斜時，應采取相應措施防止電纜在橋架內移動。

　　4、通過導線槽引出線，可采用金屬管或硬塑料管，或半硬質塑料管和金屬軟管或電纜布線。拉出電纜時不要損壞電纜。

　　5、橋架應平整或無變形，橋架壁應光滑無毛刺。

　　6、金屬橋架應可靠接地或低接，但不得用作設備的接地導體。

　　二、電纜橋架故障時的判斷方法

　　(1) 當搖測電纜芯線絕緣電阻或多芯對地，或芯與芯之間的絕緣電阻小于100Ω時，為低電阻接地或短路故障。

　　(2) 當搖測電纜芯線絕緣電阻或多芯對地，或芯與芯之間的絕緣電阻低于正常值，但高于100Ω時，為高阻接地故障。

　　(3) 當滾動試驗電纜的一芯或多芯對地絕緣電阻高或正常時，應進行導線連續性試驗，以檢查橋架有無斷線。如果電線斷了，那就錯了。

　　(4) 當滾動試驗電纜中有一根或幾根導線不連續，經電阻接地時，即發生斷線和接地故障。

　　(5) 閃絡故障多發生在預防性耐壓試驗中，多發生在電纜終端和中間接頭處。閃絡可能連續發生幾次，間隔幾秒到幾分鐘。
